Atuador para Chase Retrátil

Posición de accionamiento en cualquier punto entre sentado, lectura y retráctil. Actuador eléctrico de 24 V, ideal para motorización de sofás retractiles.
Accionamiento por comando. Es posible utilizar el comando cableado (012064), comando de embutir con USB (MJLDK040706) o comando touch (076728).

Código Descripción Despl. (mm) Montaje (mm) Fuerza* (KN) Velocidad** (mm/s) Anclaje Trasero
JLDQ19B650500D Atuador para chase retrátil curso 500 mm 500 650 750/750 36 Plástico - 0º
JLDQ19B650400D.M Atuador para chase retrátil curso 400 mm 400 650 750/750 36 Plástico - 0º

* Fuerza empuje / tracción
** Velocidad sin carga en la tensión nominal
M - Medida de montaje
C - Medida de desplazamiento

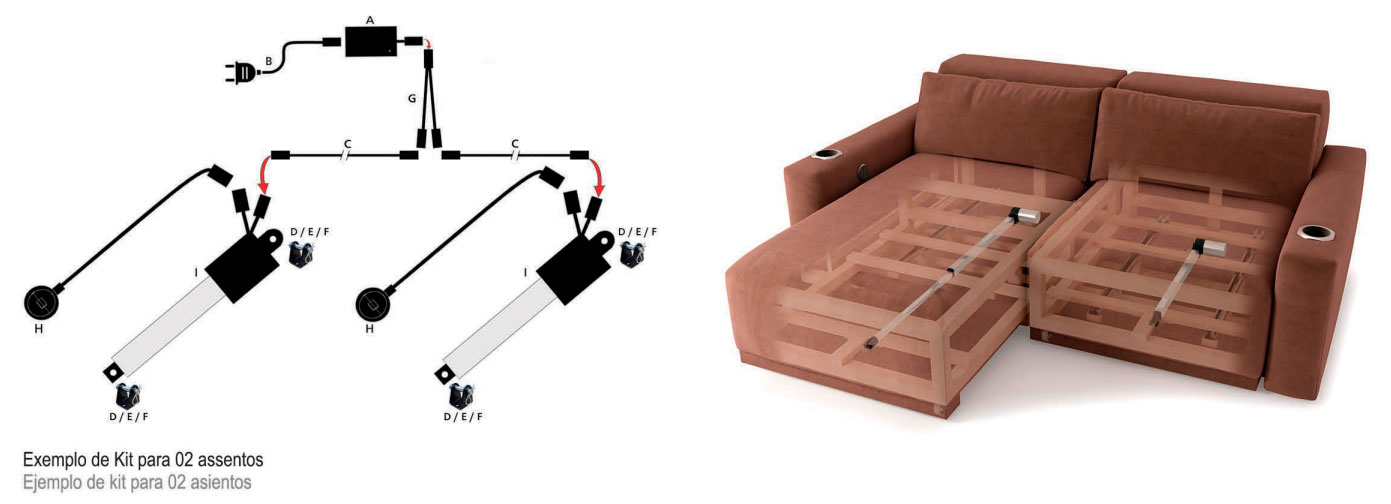

Código Descripción Quantidad Deseño
JLDP10057001 UNID ALIMENTACAO JLDP 10.057.001 1 A
MR550601120 CABO ALIMENTACAO AC - 2 PINOS REDONDOS (1,20 M) 1 B
MR521701350 CABO EXTENSAO DC (3,50 M) - OPCIONAL 1 C
MR330606055 PINO METALICO DO MOTOR DIAM 10 X 55 MM 2 D
MR330706003 CLIPE METALICO DO MOTOR RETRATIL 2 E
JLDQ19B650500D01 MECANISMO PARA CHASE CURSO 500 MM 1 F
MI208430 ENCAIXE METALICO PARA MOTOR RETRÁTIL ⌀10 MM 2 G
- Comandos Manuais vendidos separadamente - ver pág 11 H

*Mecanismos para recorrido curso 400mm ou 500mm
